电磁振动给料机内部结构组成

发布时间:2015-09-22 00:00:00作 者:大汉机械 来 源:
咨询热线:
0373-2682 333

  电磁振动给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中,在生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。

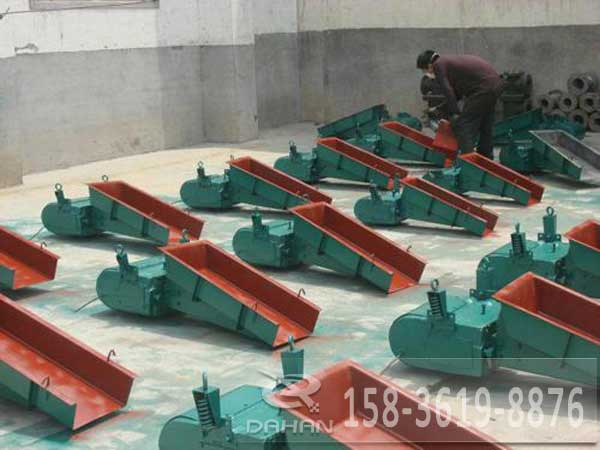

电磁振动给料机

  电磁振动给料机的两个质体通过板弹簧连接在一起,形成一个双质体定向振动系统。输入电磁振动给料机的电流经过可控硅进行半波整流。在电源电压处于正半周时,可控硅导通,电流便从线圈流过,在铁芯和衔铁之间产生一脉动的电磁吸力,吸引槽体向后运动,激振器的主振弹簧被压缩,储存了一定的弹性势能。根据电磁感应原理,当正半周结束时,电流和电磁激振力接近于最大值,自感电势电流具有一定的滞后性,要延续一段时间,电流和电磁力才逐渐减小,之后将全部消失。

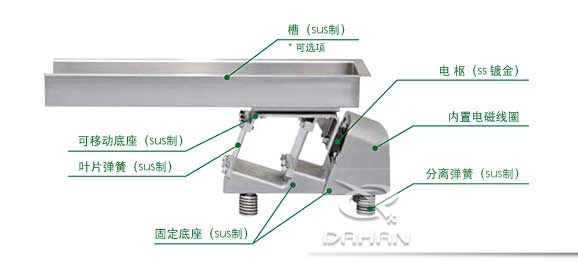

电磁振动给料机结构图

  电磁振动给料机工作原理:

  电磁振动给料机的激振器电磁线圈的电流是经过单相半波整流的,当线圈接通后在正半周内有电流通过,衔铁与铁芯之间便产生了一脉冲电磁力互相吸引,这时槽体向后运动,激振器的主弹簧发生变形储存了一定的势能,在负半周线圈中无电流通过,电磁力消失,主弹簧释放能量,使衔铁和铁芯朝反方向离槽体向前运动,于是电磁振动给料机以交流电源的频率作每分钟3000次的往复振动,由于槽体的底平面与激振力作用线有一定的夹角,因此槽体中的物料沿抛物线的轨迹连续不断地向前运动。调节整流电压的高低,即可控制电磁振动给料机的送料量。给料机采用可控硅整流供电。改变可控硅的导通角,即可控制输出电压的高低。根据使用条件,可取不同信号来控制可控硅导通角的大小以达到自动定量送料的目的。

  当电磁激振力接近最大值时,两质体相互靠近。当电磁力最小时,槽体在弹簧力的作用下与电磁铁离开。这样电磁给料机便以电源频率每秒50次作往复运动。

  电磁振动给料机属于双质体共振型,具有处理能力大、结构紧凑、重量轻、可无极调速以及耗电少等特点。然而,工作过程中由于电磁铁的一吸一合,产生的噪音大,而且幅调节不方便。振幅大小是由板弹簧片数、E型电磁铁间隙以及联接杆螺母的松紧程度等因素决定,如果调节不合理,气隙太大则电流增大,振幅减小;反之则铁芯与衔铁发生碰撞,容易造成损坏,致使用户深感生产管理之不便。
