当前位置:主页 > 大汉首页 > >GZ系列电磁振动给料机

GZ系列电磁振动给料机

GZ系列电磁振动给料机

优势:GZ型系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业,用于把块 状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀连续或定量的给到受料设备中

咨询热线:
0373-2682 333

座式电磁振动给料机物料使用现场

GZ系列电磁振动给料机产品概述:

电磁振动给料机体积小、噪音低、重量轻、工作频率高、耗电少、可用于自动控制的流程中实现生产流程自动化

GZ型系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业,用于把块 状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀连续或定量的给到受料设备中。

GZ系列电磁振动给料机主要特点:

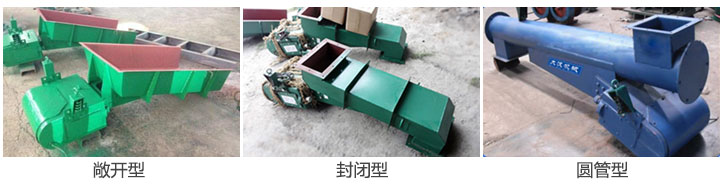

电磁振动给料机按结构可分为基本型,封闭型,圆管型。

该系列电磁振动给料机具有体积小、噪音低、重量轻、工作频率高、耗电少、可用于自动控制的流程中实现生产流程自动化。 无级调节给料量,可在额定电压、振幅条件下频繁启动和连续运转,安装维修方便。

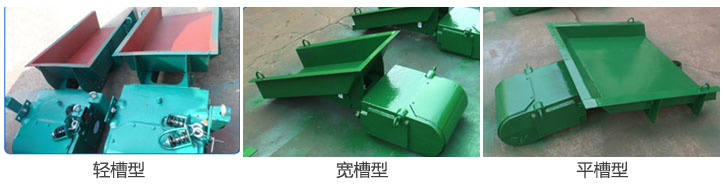

电磁振动给料机按料槽可分为轻槽型,平槽型,宽槽型等根据不同物料选择不同的料槽。

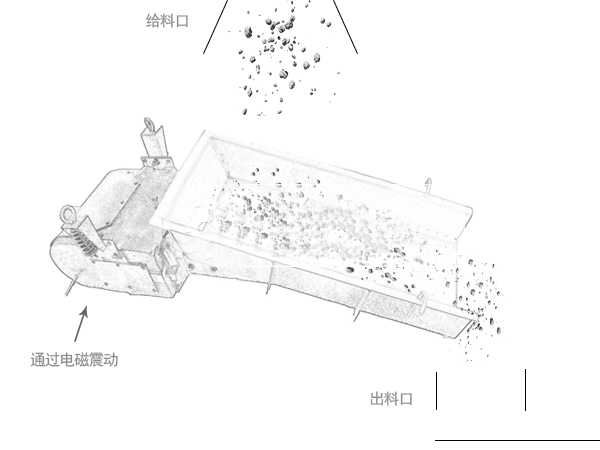

电磁振动给料机原理

GZ系列电磁振动给料机利用电磁激振器驱动槽体在一定的倾角下做往复振动,使物料沿槽体移动。

GZ系列电磁振动给料机主要技术参数:

类型 型号 生产率
(t/h)
给料粒度
(mm)
双振幅
(mm)
振动频率
(次/分)
供电电压(V) 电流(A) 有功功率
(KW)
重量
(kg)
水平 -100 工作电流 表示电流
基本型 GZ1 5 7 50 1.75 3000 220 1.34 1.0 0.06 77
GZ2 10 14 50 3.0 2.3 0.15 151
GZ3 25 35 75 4.6 3.8 0.20 233
GZ4 50 70 100 8.4 7.0 0.45 460
GZ5 100 140 150 12.7 10.6 0.65 668
GZ6 150 210 200 1.5 380 16.4 13.3 1.5 1271
GZ7 250 350 300 24.6 20 2.5 1920
GZ8 400 560 300 39.4 32 4.0 3040
GZ9 600 840 500 47.6 38.6 5.5 3750
GZ10 750 1050 500 39.4×2 32×2 4.0×2 6491
GZ11 1000 1400 500 47.6×2 38.6×2 5.5×2 7680
上振型 GZ3S 25 35 75 1.75 220 4.6 3.8 0.20 242
GZ4S 50 70 100 8.4 7.0 0.45 457
GZ5S 100 140 150 12.7 10.6 0.65 666
GZ6S 150 210 200 1.5 380 16.4 13.3 1.5 1246
GZ7S 250 350 250 24.6 20 2.5 1963
GZ8S 400 560 300 39.4 32 4.0 3306
封闭型 GZ1F 4 5.6 40 1.75 220 1.34 1.0 0.06 78
GZ2F 8 11.2 40 3.0 2.3 0.15 154
GZ3F 20 28 60 4.6 3.8 0.20 247
GZ4F 40 50 60 8.4 7.0 0.45 464
GZ5F 80 112 80 12.7 10.6 0.65 668
GZ6F 120 168 80 1.5 380 16.4 13.3 1.5 1278
轻槽型 GZ5Q 100 140 200 1.75 220 12.7 10.6 0.65 653
GZ6Q 150 200 250 1.5 380 16.4 13.3 1.5 1326
GZ7Q 250 350 300 24.6 20 2.5 1992
GZ8Q 400 560 350 39.4 32 4.0 3046
平槽型 GZ5P 50 140 100 1.75 220 12.7 10.6 0.65 633
GZ6P 75 210 300 1.5 380 16.4 13.3 1.5 1238
GZ7P 125 350 350 24.6 20 2.5 1858
宽槽型 GZ5K1   200 100 1.5 220 12.7×2 10.6×2 0.65×2 1212
GZ5K2   240 100 1343
GZ5K3   270 100 1376
GZ5K4   300 100 1408

设备选型

类型 生产率计算容重(T/m3 用途
基本型 1.6 无特殊要求的物料给料
上振型 1.6 配置空间不免的情况安装使用,其它与基本型相同
封闭型 1.6 易碎颗粒、粉尘较大及挥发性物料给料
轻槽型 1.0 比重较小的轻物料给料
平槽型 按配煤和选煤条件给出 薄料层均匀给料
宽槽型 按配煤和选煤条件给出 主要用于选煤,亦可用于向筛分设备给料;

电磁振动给料机外形尺寸

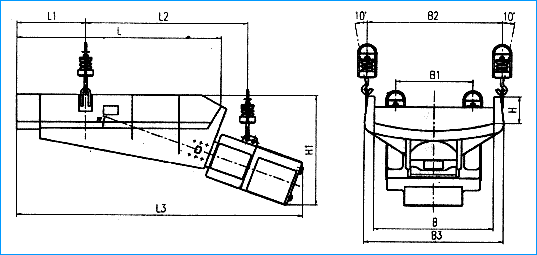

GZ1-GZ5基本型电磁振动给料机

结构简图

型号 L L1 L2 L3 H H1 B B1 B2 B3
GZ1 600 209 550 910 100 360 200 280 340 376
GZ2 800 310 660 1175 120 450 300 388 458 508
GZ3 900 311 790 1325 150 520 400 496 542 578
GZ4 1100 413 965 1615 200 645 500 620 686 762
GZ5 1200 463 1050 1815 250 765 700 850 761 840

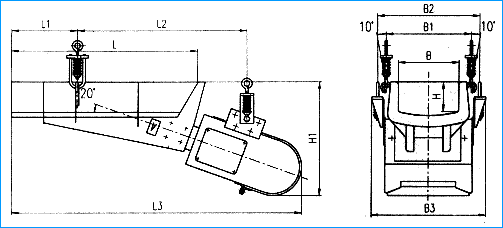

GZ6-GZ9基本型电磁振动给料机

基本型外形尺寸简图

型号 L L1 L2 L3 H H1 B B1 B2 B3
GZ6 1600 400 1470 241 250 1030 900 720 1032 1092
GZ7 1800 650 1465 2800 250 1130 1100 840 1257 1332
GZ8 2200 750 1800 3302 300 1343 1300 1000 1471 1556
GZ9 2400 800 2000 3515 300 1440 1500 1010 1676 1776

上振型电磁振动给料机

外形尺寸简图

型号 L L1 L2 L3 H H1 H2 H3 B B1 B2
GZ3S ~1730 1030 360 1000 100 ~690 ~340 89 400 ~490 518
GZ4S ~2020 1220 410 1100 120 ~865 ~400 110 500 ~620 586
GZ5S ~2260 1330 465 1200 120 ~960 ~420 129 700 ~845 761
GZ6S ~2900 1640 650 1600 150 ~1345 ~790 145 900 1020 720
GZ7S ~3230 1800 750 1800 150 ~1570 ~910 161 1100 1233 840
GZ8S ~4080 2330 850 2200 180 ~1980 ~1040 203 1300 1426 930

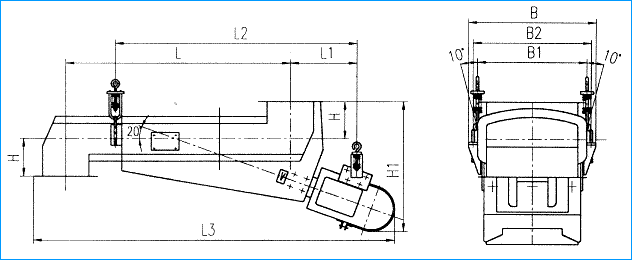

封闭型电磁振动给料机

封闭电磁振动给料机结构简图

型号 L L1 L2 L3 H1 H B1 B2 B
GZ1F 600 246 716 1064 410 108 250 340 375
GZ2F 800 288 903 1042 520 135 358 458 517
GZ3F 1000 300 1082 1695 520 170 464 527 585
GZ4F 1100 451 1306 1940 750 208 574 686 762
GZ5F 1200 528 1483 2190 893 255 784 761 868
GZ6F 1600 584 1684 2835 1200 265 949 720 1120

封闭型进出料口尺寸

型号 A A2 A3 B1 B2 B3 n-ΦD
GZ1F 174 2×77 120 254 3×78 200 10-Φ7
GZ2F 224 2×99 160 364 3×112 300 10-Φ11
GZ3F 286 2×126 200 486 3×152 400 10-Φ11
GZ4F 318 2×139 220 598 5×112 500 10-Φ13
GZ5F 348 2×154 240 808 6×128 700 16-Φ13
GZ6F 388 2×174 280 1008 6×178 900 16-Φ13

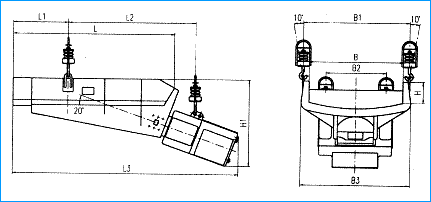

轻槽型、平槽型电磁振动给料机

轻槽、平槽电磁振动给料机结构图简图

型号 L L1 L2 L3 H H1 B B1 B2 B3
GZ5Q 1600 488 1414 2189 250 644 900 1042 761 1104
GZ6Q 1800 650 1406 2610 250 1066 1100 1257 720 1192
GZ7Q 2200 750 1738 3150 300 1240 1300 1467 840 1635
GZ8Q 2400 800 1906 3464 300 1360 1500 1672 1000 1866
GZ5Q 1200 388 1140 1815 250 647 900 1040 761 1202
GZ6Q 1400 450 1233 2366 250 1030 1100 1232 720 1292
GZ7Q 1600 500 1440 2574 250 1089 1300 1457 840 1532

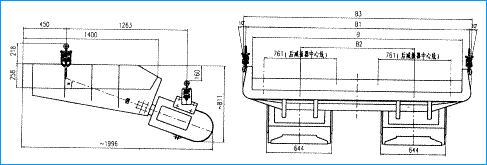

宽槽型电磁振动给料机

宽槽电磁振动给料机结构简图

型号 B B1 B2 B3
GZ5K1 1600 1750 900 ~1872
GZ5K2 1900 2050 100 ~2172
GZ5K3 2200 2350 1200 ~2475
GZ5K4 2500 2650 1400 ~2772

电磁振动给料机客户案例

电磁振动给料机客户现场
