电磁振动给料机控制系统的设计

　　电磁振动给料机的工作原理通过电磁振动器和和衔铁组成一对质体定向电枢振动系统。当电源电流通过可控硅半波整流,在正半周期的电力,一个晶闸管传导通过电磁线圈电流和电磁之间的吸引力和电枢,电磁铁的电枢向前运动,能量存储在弹簧中。结束时的正半周期, 达到最大电流和电磁激励, 根据电磁感应原理, 自感电压电流不立即停止,应持续一段时间,电流和电磁力逐渐减小, 最后消失。电磁力达到最大,这两个质粒接近对方,电磁力为零,这两个质粒和运动方向相反。电机功率是50赫兹频率往复运动。如果他们想控制触发脉冲控制, 控制触发脉冲导通角最长可控硅导电电磁力持续时间和最大值 , 振动幅度的电动机也是最大的, 晶闸管传导时间和当前在电磁铁线圈逐渐减少到零 振幅减小到零。
　　根据当前情况的设备, 控制系统在设计过程中与电磁振动给料器、垂直振动输送机和水平振动输送机。电磁振动给料机是控制对象, 电磁振动机控制箱作为执行机构。为了使物质循环, 可以使用垂直振动输送机和水平振动输送机完成回收的材料。从而构成一个供料系统。
　　计算机控制部分、微机使用适用于工业环境的计算机、A / D 和D/ A 转换卡,使用集成为一体的采集卡。
　　前方通道部分的输入信号,传感器和放大器, 是基于系统最大数量的饲料, 通过分析和实验来确定,使其工作在该地区的线性部分的好,确保交通信号的准确性。

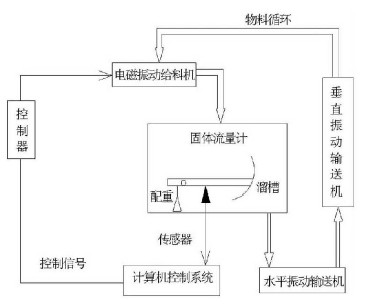

　　图是系统的物料循环和流量控制图。
　　统工作的时候、电磁振动给料机给定量控制, 送物料给固 体流量计, 流量计将实际检测定量, 对控制系统的反馈 , 调整电磁振动 给料器, 定量系统设置。从斜槽式固体流量计流的材料通过水平振动给 料机 、立式螺旋振动给料机和回来的存储设备, 构成一个循环系统。它 收集重要的信号直接通过称重传感器, 自动配料、混合 、 人机交互。 并 提出了措施来提高精度和提高硬件的称重传感器, A / D 转换器实现准 确的检测信号。
　　系统工作原理是: 作为控制对象的电磁振动给料器、 给量的大小取 决于振幅的料斗, 尺寸和大小的晶闸管触发角的振幅, 并触发角决定了 控制电压。固体流量计, 通知测试物料流, 当材料速度 、固体系统工作 原理是: 当控制对象的电磁振动给料器给料。 定量斗的大小尺寸的振幅 和振幅大小的晶闸管触发角 , 和触发角决定了控制电压。固体流量计用 于测试材料流动, 当材料速度 、固体流量计传感器产生的电压信号是成 正比, 电压信号被发送到计算机 , 经过处理, 并与给定值进行运算, 产 生一个适当的控制信号, 即控制电压。电压的电磁振动给料机 、电磁振 动给料往往更符合定量。水平振动输送机用于固体流量计物质流、垂直 振动输送机 。垂直振动输送机送材料的电磁振动给料机 , 完成材料周 期。如果无法满足生产的要求 , 通过振动频率的反馈系统, 传输速度的 变化 , 以达到所需的值下面介绍各部分结构特点。
