螺旋给料机

螺旋给料机

优势:螺旋给料机是集粉体物料稳流输送、称重计量和定量控制为一体的新一代产品;适用于各种工业生产环境的粉体物料连续计量和配料

咨询热线:
0373-2682 333

不锈钢螺旋给料机输送面粉-密封式输送,可防止面粉输送过程中的粉尘污染

螺旋给料机产品概述

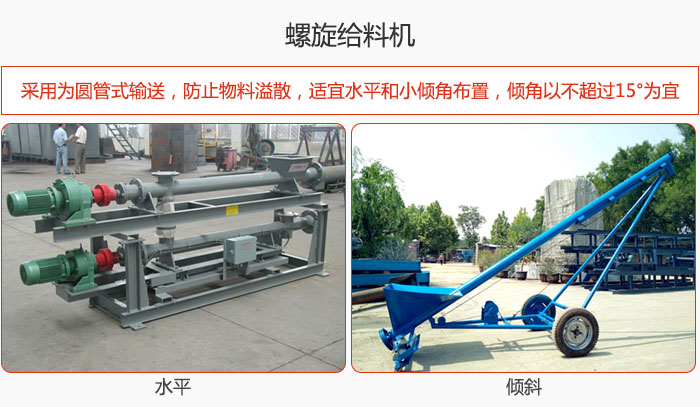

螺旋给料机为圆管式输送,防止物料溢散,适宜水平和小倾角布置,倾角以不超过15°为宜。

螺旋给料机是集粉体物料稳流输送、称重计量和定量控制为一体的新一代产品;适用于各种工业生产环境的粉体物料连续计量和配料;采用了多项先进技术,运行可靠,控制精度高;尤其适用于建材、冶金、电力、化工等行业粉体物料的连续计量和配料。

螺旋给料机结构特点

1、螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式,安装、拆卸不需轴向移动,维修方便。、芯轴 长、吊挂少、故障点少

2、采用变径结构,增大吊轴承处容积,避免吊轴承与物料接触,吊轴承寿命可达两年以上。

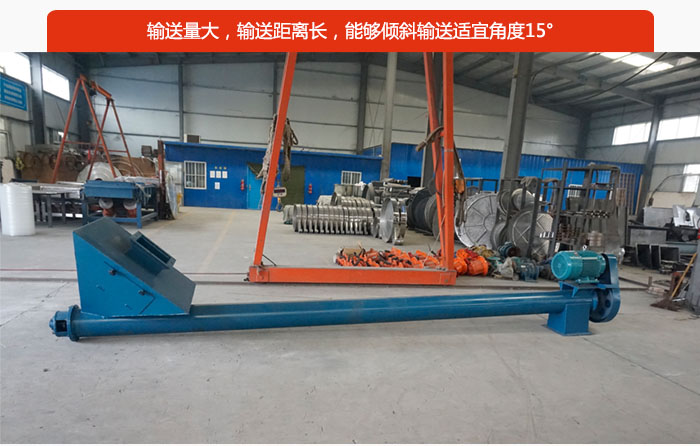

螺旋给料机输送量大,输送距离长,能够倾斜输送适宜角度15°。

3、各传动部位均采用浮动连接方式,吊轴承为万向节结构,使螺旋体,吊轴承和尾部总成形成一个整体旋浮体,在一定范围内可随输送阻力自由旋转避让,不卡料,不堵料。

4、头尾轴承座均在壳体外,所有轴承采用多层密封和配合密封技术,轴承使用寿命长。

5、螺旋给料机与其它输送设备相比,具有整机截面尺寸小、密封性能好、运行平稳可靠、可中间多点装料和卸料及操作安全、维修简便等优点。

螺旋给料机工作原理

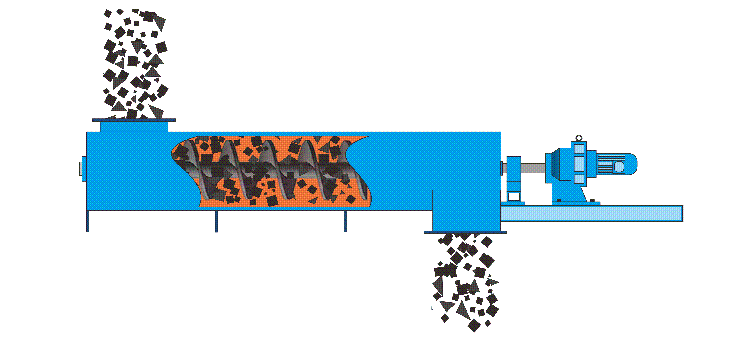

螺旋给料机由调速电机通过联轴器带动减速器运转,并通过装在蜗轮减速器输出轴上的联轴器使给料螺旋转动,从而把上部料筒中的物料均匀地送到下个工序中。

螺旋给料机把经过的物料通过称重桥架进行检测重量,以确定胶带上的物料重量,装在尾部的数字式测速传感器,连续测量给料机的运行速度,该速度传感器的脉冲输出正比于给料机的速度,速度信号和重量信号一起送入给料机控制器,控制器中的微处理器进行处理,产生并显示累计量/瞬时流量。该流量与设定流量进行比较,由控制仪表输出信号控制变频器改变给料机的驱动速度,使给料机上的物料流量发生变化,接近并保持在所设定的给料流量,从而实现定量给料的要求。

螺旋给料机技术参数

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

螺旋给料机的分类

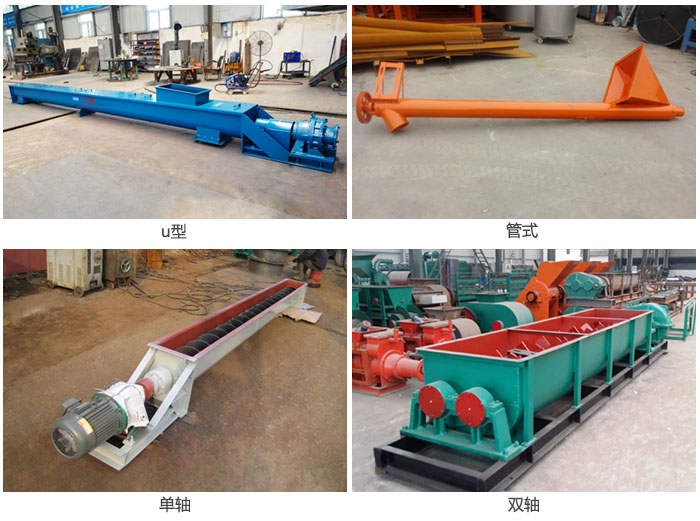

螺旋给料机可分为U型,管式,单轴,双轴。

螺旋给料机根据使用环境的要求可分为单管螺旋给料机与U型LS螺旋给料机两大系列,单管螺旋给料机采用密闭输送物料,密封性较好,能避免粉尘对环境的污染,改善劳动条件,具有给料稳定,可实现锁气的特性,也可消除物料的回流现象,单管螺旋给料机也可根据使用要求设计成水平输送,倾斜输送,垂直输送,可降低设备的制造成本。

螺旋给料机案例

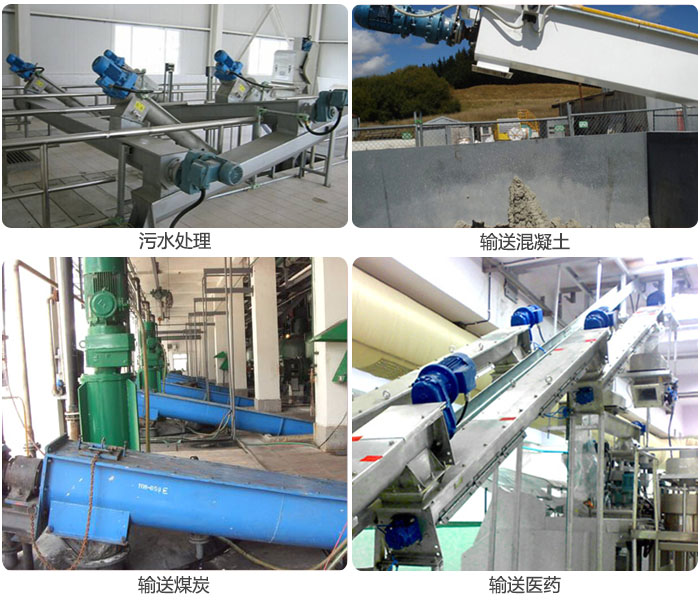

螺旋给料机污水处理,输送混凝土,煤炭,医药使用现场。

螺旋给料机计算公式

螺旋给料机计算公式

Q——螺旋给料机生产能力,t/h;

D——螺旋给料机叶片直径,m;

d——螺旋给料机转动轴直径,m;

S——螺距,m;
n——螺旋给料机的转速,r/min;

φ——物料填充系数;

ρ——物料堆积密度,t/m;

C——螺旋给料机倾角系数。

螺旋给料机计算公式使用与维护

a、给料机如用于配料、定量给料时,为保证给料的均匀稳定,防止物料自流应水平安装,如进行一般物料连续给料,可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。

b、安装后的给料机应留有20mm的游动间隙,横向应水平,悬挂装置采用柔性连接。

c、空试前,应将全部螺栓坚固一次,尤其是振动电磁的地脚螺栓,连续运转3-5小时,应重新紧固一次。

d、试车时,两台振动电机必须向旋转。

e、给料时在运行过程中应经常检查振幅,电流及噪音的稳定性,发现异常应及时停车处理。

f、电磁轴承每2个月加注一次润滑油,高温季节应每月加注一次润滑油。
