螺旋给料机送料轴直径的估算及材料的选择

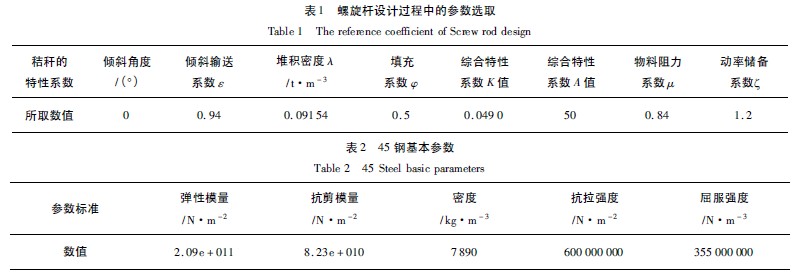

    螺旋给料机基本参数的设定，根据操作平台的实际情况并且参考有关资料，初步将螺旋轴叶片外直径设定为70mm，长度为300mm，与其相配合的外壳直径约为110mm，进出料口中心距300mm，螺旋叶片同管壳内壁径向间隙为5mm，轴向间隙为1.5mm。其它参数的设计参考表1物料特性系数［3］。
　　螺旋给料机送料轴直径的估算及材料的选择
　　对于这类主要传递转矩的传动轴，采用按扭转强度条件估算轴径的方法，为加强扭转强度，采用实心轴结构。根据经验公式估算主轴轴径d = 0． 4D =28mm，圆整为30mm。
　　主轴材料选为45 钢，估算其受力并且使用Solidworks软件对轴进行应力分析，可知其强度远远超过所受阻力，故可忽略强度影响因素。45 钢基本参数如表2所示。
　　螺旋叶片厚度定为3mm，采用普通铝合金钢材，根据校核强度，分析符合要求。
