电磁振动给料机变频器的辅助装置

　　一、变频器参数设置及PLC的控制电路

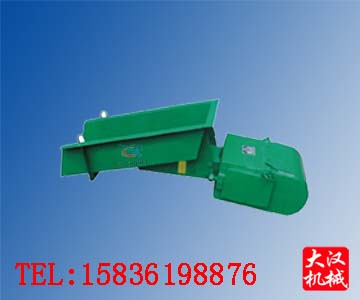

　　以UZ1系列电磁振动给料机为例，首先测得电磁振动给料机的固有频率为60 Hz左右(空载)，由固有频率公式W=sqrt (K / M)得知，物料装填后其固有频率会有一定程度的下降，依次设定15个档，分别为48 ,49 ,50,51,52,53,54,55、56,57,58,59,60,61,62 Hz，并将这些数据存入变频器中。
　　通过对按钮“加段号”和“减段号”进行操作，即可在设定的15个频率值之问互相切换，从而在不同的工况条件下找到电磁振动给料机弹性系统的最佳调谐状态。
　　二、电磁振动调谐检测辅助装置
　　由于人眼不能准确地判断电磁力产生的共振现象，因此需要利用振动传感器设计一个电子检测振动辅助装置，以便检测振动状态。振动传感器LC0102输出的偏置电压为8. 2 V，当有振动时，输出的脉冲电压峰值可达13. 2 V。
　　电磁振动给料机电子检测振动辅助装置电路设计，比较器U1将振动传感器LC0102输出电压与其静态时的偏置电压8. 2 V相减，当无振动时，比较器无电压输出，后级的LED不发光。当有振动产生时，比较器U1输出电压，点亮后级的LED ( D3-D9 );振动越强烈，比较器输出电压越高，后级被点亮的LED就越多，直到D9被点亮，表明达到了理想的共振状态。
